はじめに
CCNA の取得やネットワーク技術の習得を目指す際、多くの学習者が最初にぶつかる大きな壁。 それは 「学習用の実機（ルーターやスイッチ）が高価で手に入らない」 という問題ではないでしょうか。
実務で使われる Cisco 機器を個人で揃えようとすると、中古であっても数万円の出費になりますし、設置場所やファンの騒音、電気代の問題も無視できません。
そこで解決策となるのが、Cisco Systems が公式に無料提供しているネットワークシミュレーションツール 「Cisco Packet Tracer」 です。
このツールを使えば、高価な物理機材を購入することなく、パソコン 1台の中に「仮想のネットワークラボ」を構築できます。ケーブルの抜き差しや電源のオンオフ、そしてコマンドライン（CLI）による設定まで、実機とほぼ変わらない操作を安全に試すことが可能です。
本記事では、まだ Packet Tracer を触ったことがない方に向けて、環境構築から最初の通信確認までを解説します。
- Packet Tracer の入手とインストール
- ルーターや PC の配置・配線などの基本操作
- コマンドラインを使った IP アドレス設定と Ping 疎通確認
Cisco Packet Tracer とは？
Cisco Packet Tracer は、Cisco Systems が開発・提供しているネットワークシミュレーションソフトです。 元々は Cisco Networking Academy（通称: NetAcad）という教育プログラムの受講生向けに作られたツールですが、現在はアカウント登録さえすれば誰でも 完全無料 で利用することができます。
なぜ無料？何ができるの？
このツールが無料公開されている背景には、「世界中でネットワークエンジニアを育成したい」という Cisco の教育的な目的があります。 そのため学習用として非常に最適化されており、主に以下のことができます。
- 実機とほぼ同じコマンド操作（IOS）
-
ルーターやスイッチの設定に使う Cisco 独自の OS（IOS）がシミュレートされており、実務で使うコマンドの多くをそのまま実行できます。
- 物理的な配線の再現
-
マウスのドラッグ＆ドロップだけで、LAN ケーブルやコンソールケーブルを接続できます。「どのポートに挿すか」といった物理レイヤーの視点も養えます。
- パケットの流れを視覚化（シミュレーションモード）
-
通信データ（パケット）がネットワーク内をどのように移動しているか、中身を見ながらアニメーションで追うことができます。これは実機では絶対に見ることができない、シミュレーターならではの強みです。
ダウンロードとインストール手順
Packet Tracer は誰でも無料で使えますが、Cisco の公式サイトからインストーラーをダウンロードするには アカウント登録 が必須となります。 少し前までは「NetAcad」というサイトでしたが、現在は 「Skills for All」 という新しい学習プラットフォーム経由でダウンロードするのが一番スムーズです。
NetAcad (Skills for All) への登録
以下の手順で、Cisco の学習用アカウントを作成し、インストーラーを入手します。

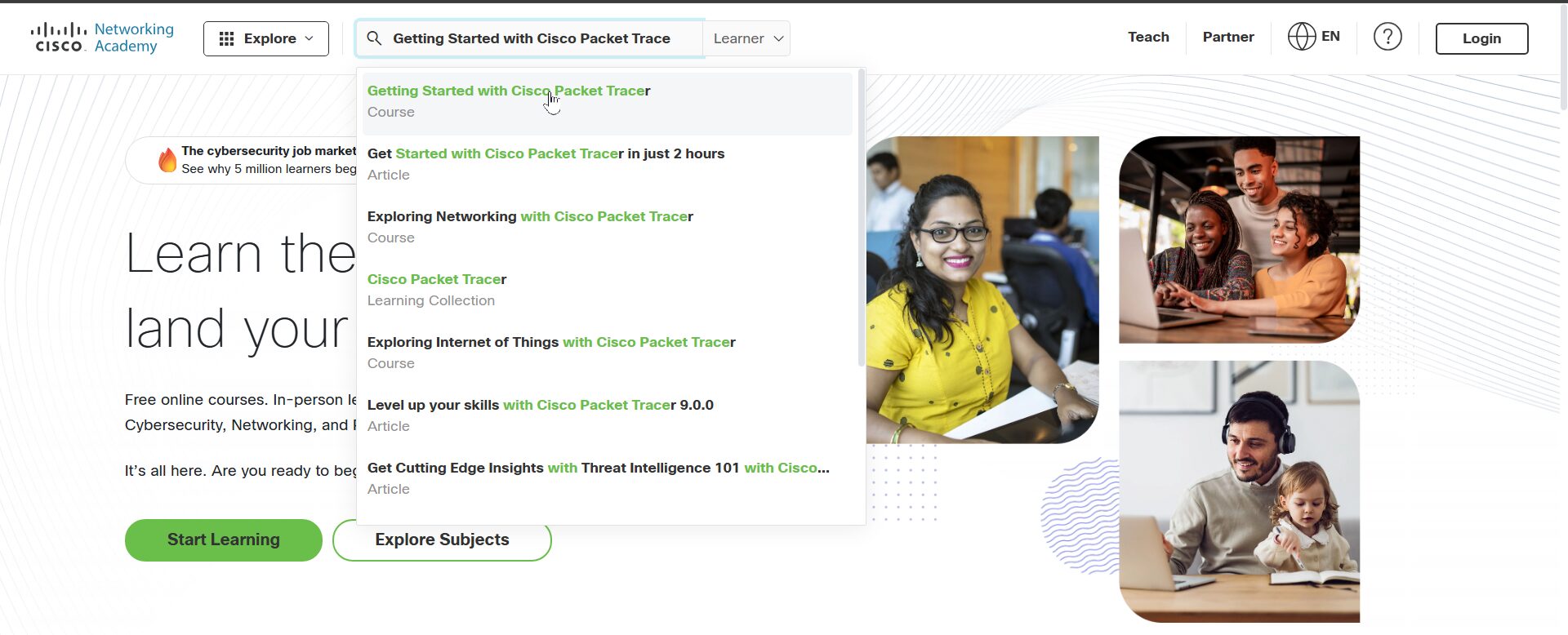

サイト上部にある「Explore」や検索バー（虫眼鏡アイコン）から、以下のキーワードで検索します。
- 検索ワード: 「Getting Started with Cisco Packet Tracer」
検索結果に出てきた、同名のコースをクリックしてください。
コースのトップページが表示されたら、「Get Started With Self-Paced（自分のペースで開始）」 というボタンをクリックします。
ここでログイン画面が表示されます。
- アカウントを持ってない方
-
「Sign up」または Google 連携でアカウントを作成してください。
- アカウントをお持ちの方
-
そのままログインしてください。

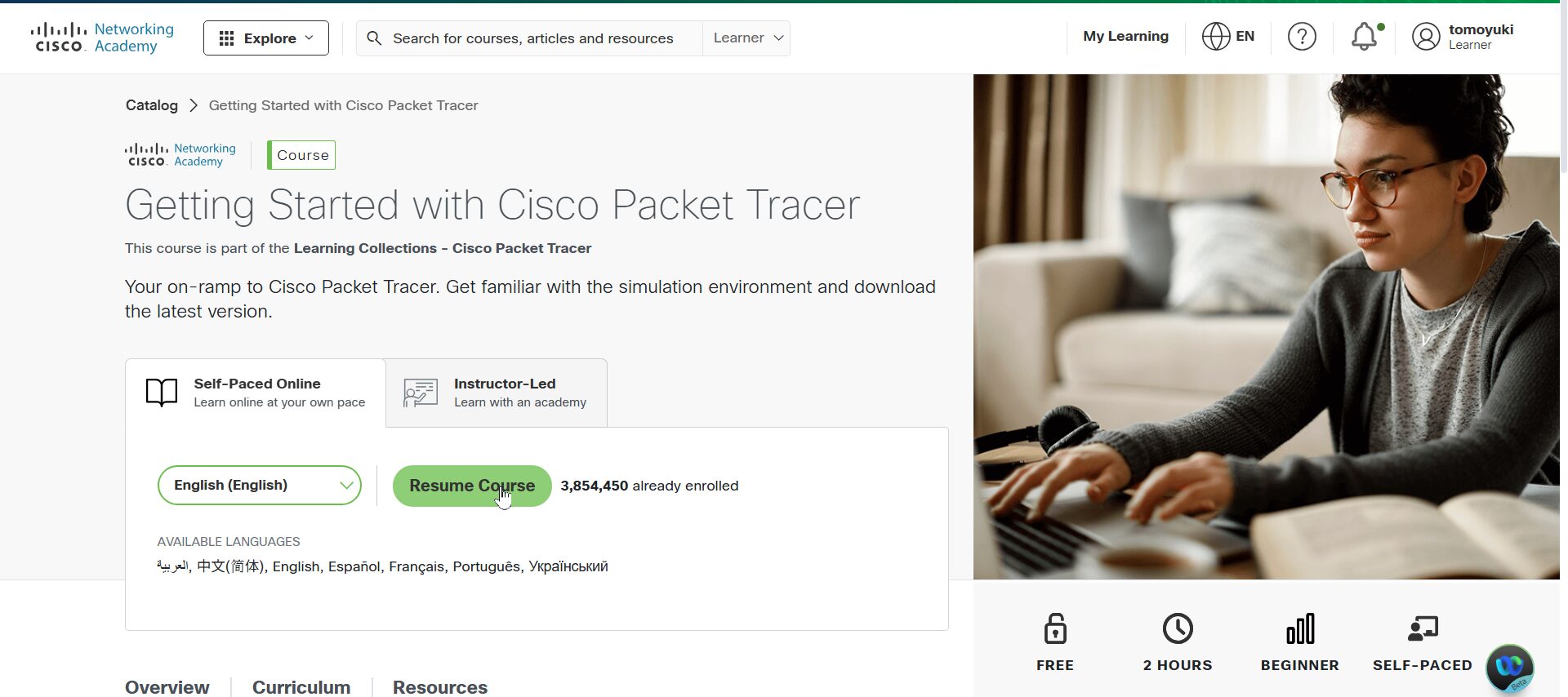

ログインが完了すると、先ほどのコース画面に戻ります。 ボタンの表示が 「Resume Course（コースを再開）」 に変わっているはずですので、これをクリックします。
すると、学習画面（コースの最初のページ）が開きます。 画面内に 「Download Cisco Packet Tracer」 というリンク（または “1.0.3 Download Cisco Packet Tracer” といった章）が表示されますので、それをクリックしてください。

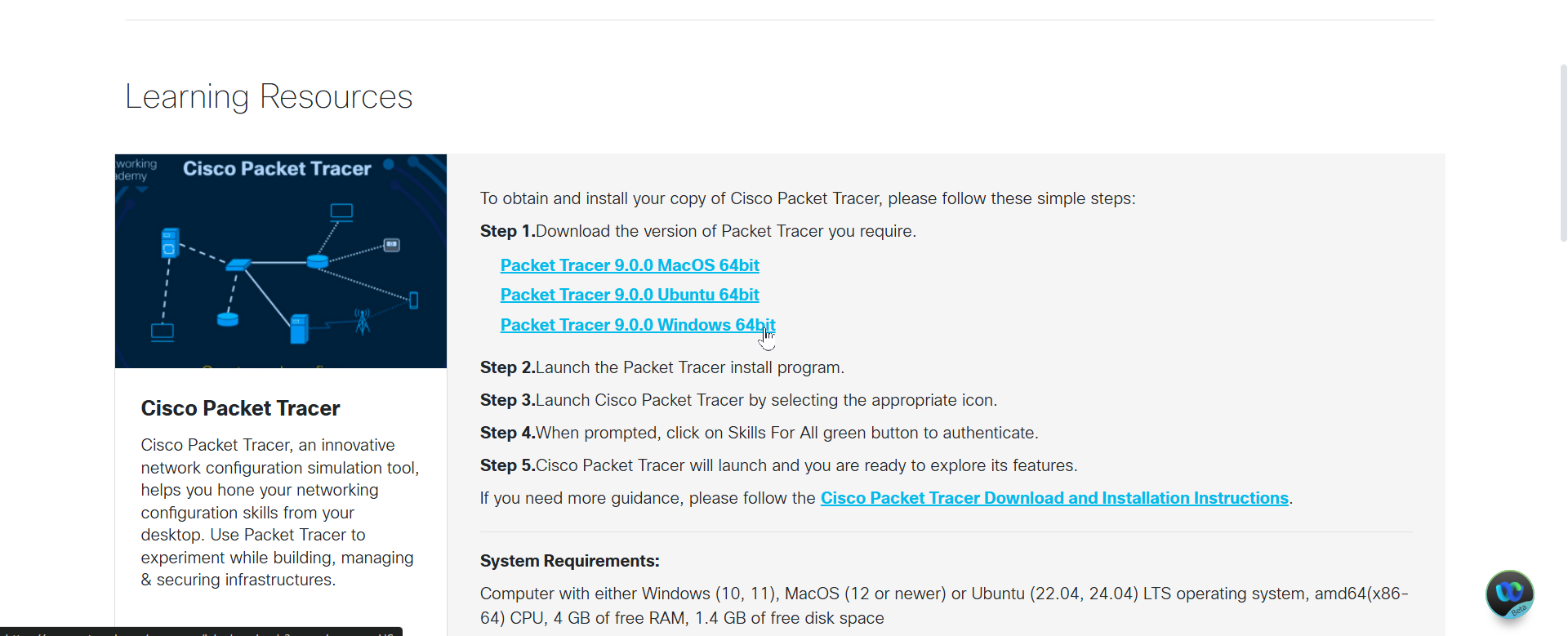

ダウンロード用のリンク一覧が表示されます。 ご自身の PC 環境に合わせて、リンクをクリックしてください。
- Windows の場合: 「Windows Desktop Version 64bit」 をクリック
これでインストーラー（.exeファイル）のダウンロードが始まります。 ダウンロード完了後は、ファイルをダブルクリックしてインストールを進めてください（基本的には「Next」で進めるだけで OK です）
画面の見方と基本操作
Packet Tracer を起動すると、真っ白なキャンバス（ワークスペース）が表示されます。ここに機器を並べて、ネットワークを作っていきます。
ワークスペースとデバイス選択

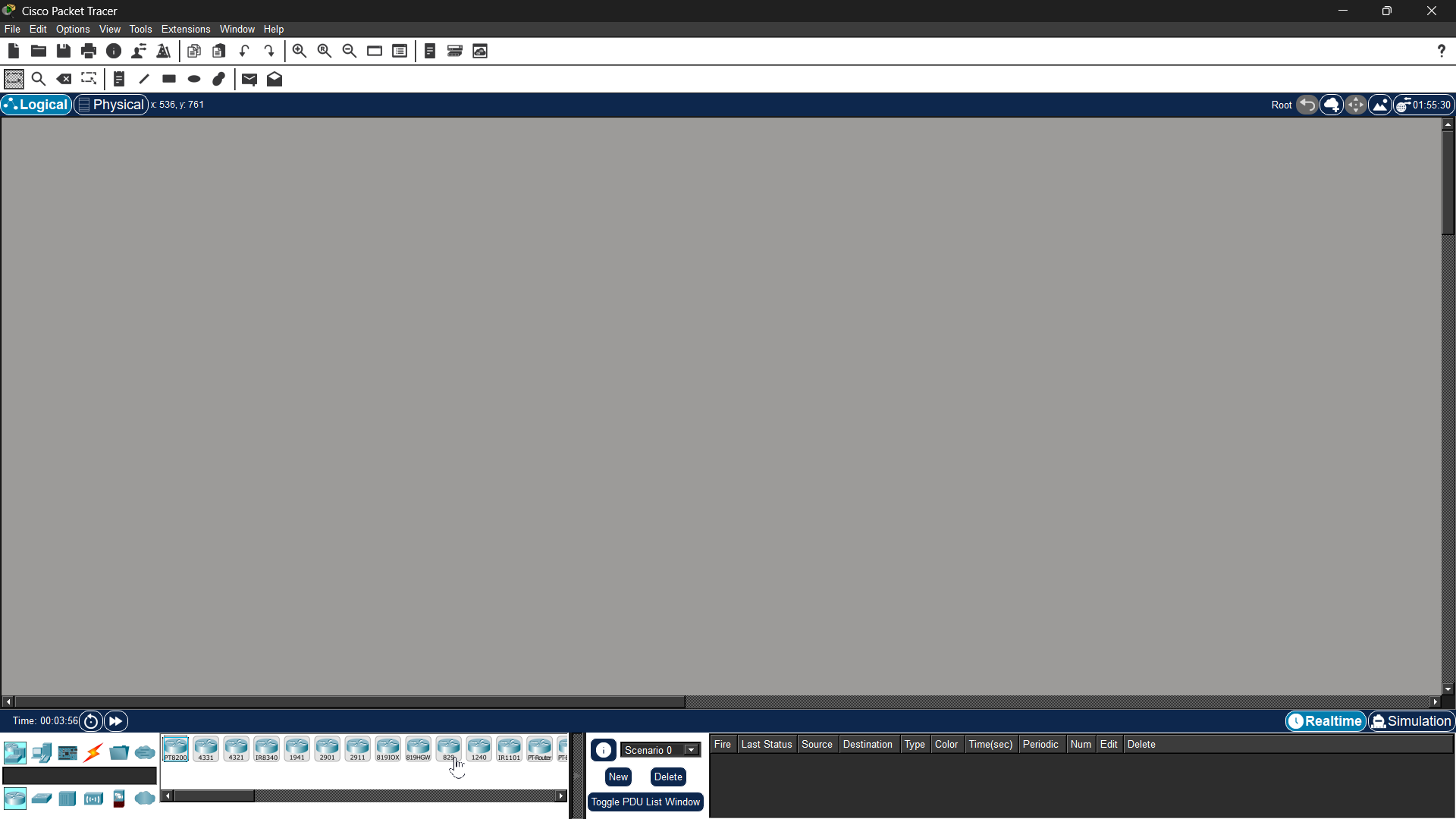

機器の選択は、画面の 左下にあるメニュー から行います。 ここは「大分類（上段）」と「小分類（下段）」に分かれています。
デバイスの選び方
例えば「ルーター」を配置したい場合は、以下の順でクリックします。
- 「Network Devices（ネットワークデバイス）」をクリック（ルーターのアイコン）
- すぐ下の「Routers」をクリック
- 右側にズラッと並んだルーターの中から、好きな型番をドラッグ＆ドロップで白い画面に置く。
初心者におすすめの型番
「種類がいっぱいあってどれを選べばいいか分からない！」という場合は、以下の定番モデルを選んでおけば間違いありません。
- ルーター: 4321
-
現在の CCNA 試験などでも標準的に扱われる、比較的新しいモデルです。インターフェース名が
GigabitEthernet0/0/0など実機に近い表記になっています。 - スイッチ: 2960
-
最もスタンダードな L2 スイッチです。VLAN などの学習に最適です。
- PC
-
「End Devices」カテゴリにある普通の「PC」です。
ケーブル接続（雷マークを活用しよう）
機器を置いたら、次はケーブルで繋ぎます。 ケーブル類は、左下メニューの 「Connections（イナズマのアイコン）」 の中にあります。
迷ったら「雷マーク（自動選択）」
初心者が一番つまずくのが、「ストレートケーブル」と「クロスケーブル」の使い分けです。 間違ったケーブルを使うと通信できませんが、Packet Tracer には 「オレンジ色の雷マーク（Automatically Choose Connection Type）」 という機能があります。
これを選んで、機器 A → 機器 B とクリックするだけで、最適なケーブルを勝手に選んで接続 してくれます。

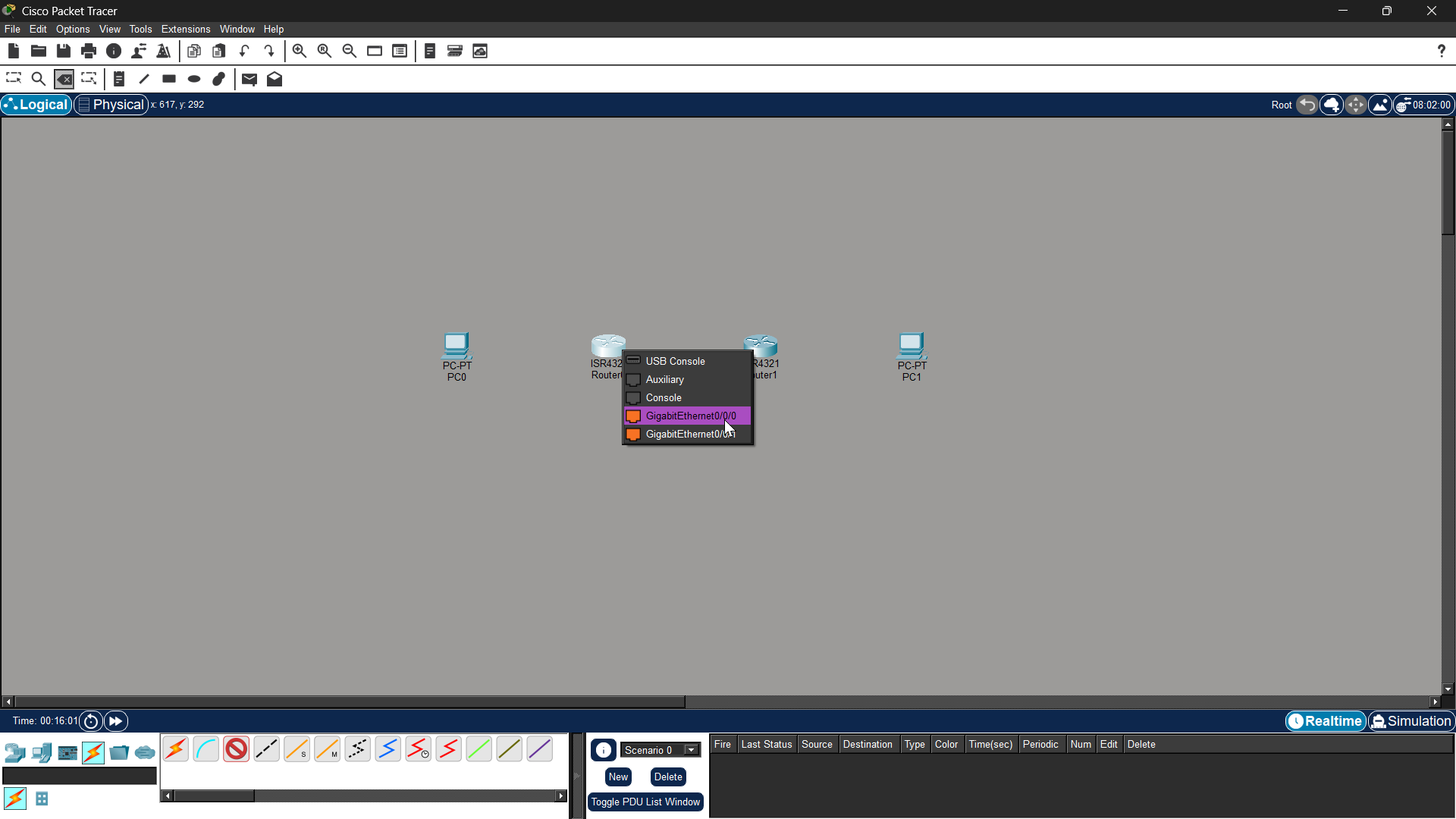

手動で繋ぐ場合（ポート指定）
「Ge0/0/0 ポートに繋ぎたい」など、ポートを細かく指定したい場合は、手動でケーブル（黒い実線など）を選びます。
- ケーブル（例：Copper Straight-Through）を選択
- 機器をクリックすると、ポート一覧が表示されます。
- 繋ぎたいポート（例：GigabitEthernet0/0/0）をクリックして接続します。
【実践】初めてのネットワークを作ってみよう
操作方法がわかったら、さっそく小さなネットワークを作ってみましょう。 今回はシンプルに 「PC 1台とルーター 1台を繋いで通信させる」 ことをゴールにします。
構成図（PC ⇔ ルーター）
まずは Step 2 の手順を使って、画面上にデバイスを配置し、ケーブルで接続してください。
- 配置: ワークスペースに「PC」を1台、「Router（4321など）」を1台置きます。
- 接続: 「雷マーク」を使って、PC とルーターをクリックして繋ぎます。
この時点では、ケーブルの接続点（リンクライト）は 「赤色（▼）」 になっているはずです。 これは「ルーターの電源は入っているけれど、設定がまだなのでポートが閉じている（Shutdown）」状態を表しています。これを設定で「緑色」に変えていきます。
PC の IP アドレス設定
まずは PC に住所（IP アドレス）を割り当てます。 今回は 192.168.1.10 とします。
- 配置した PC をクリックします。
- 開いたウィンドウの上部タブから 「Desktop」 を選びます。
- メニューの中から 「IP Configuration」 をクリックします。
- 以下のように入力してください。
- IPv4 Address:
192.168.1.10 - Subnet Mask:
255.255.255.0(クリックすると自動で入ります) - Default Gateway:
192.168.1.1(後で設定するルーターの IP です)
- IPv4 Address:
入力できたら「×」ボタンでウィンドウを閉じます（保存ボタンはなく、自動保存されます）
ルーターへの CLI アクセスと設定
次はルーターの設定です。ここが Packet Tracer の真骨頂です。ルーターの IP アドレスを 192.168.1.1 に設定し、ポートを開放します。
- Router をクリックし、上部タブから 「CLI」 を選びます。 これが実機の黒い画面（コンソール）と全く同じものです。
- 最初に
Would you like to enter the initial configuration dialog? [yes/no]:と聞かれたら、noと入力して Enter を押してください（これを yes にすると面倒な対話モードに入ってしまいます） Router>というプロンプトが出たら、以下のお約束コマンド（呪文）を順番に入力していきましょう。
Router> enable <-- 特権モードへ移動
Router# configure terminal <-- 設定モードへ移動
Router(config)# interface GigabitEthernet0/0/0 <-- 設定するポートを選択（※1）
Router(config-if)# ip address 192.168.1.1 255.255.255.0 <-- IPを設定
Router(config-if)# no shutdown <-- ポートの電源ON！（超重要）※1）ポート番号の注意
「4321」ルーターの場合、ポート名は g0/0/0 ですが、機種によっては g0/0 や fa0/0 の場合もあります。配線した時にケーブルの先に表示されている文字を確認してみてください。
no shutdown を打った瞬間、ログが表示され、画面上のリンクライトが 「赤」から「緑」 に変わります。これが「リンクアップ（通信準備 OK）」の合図です。

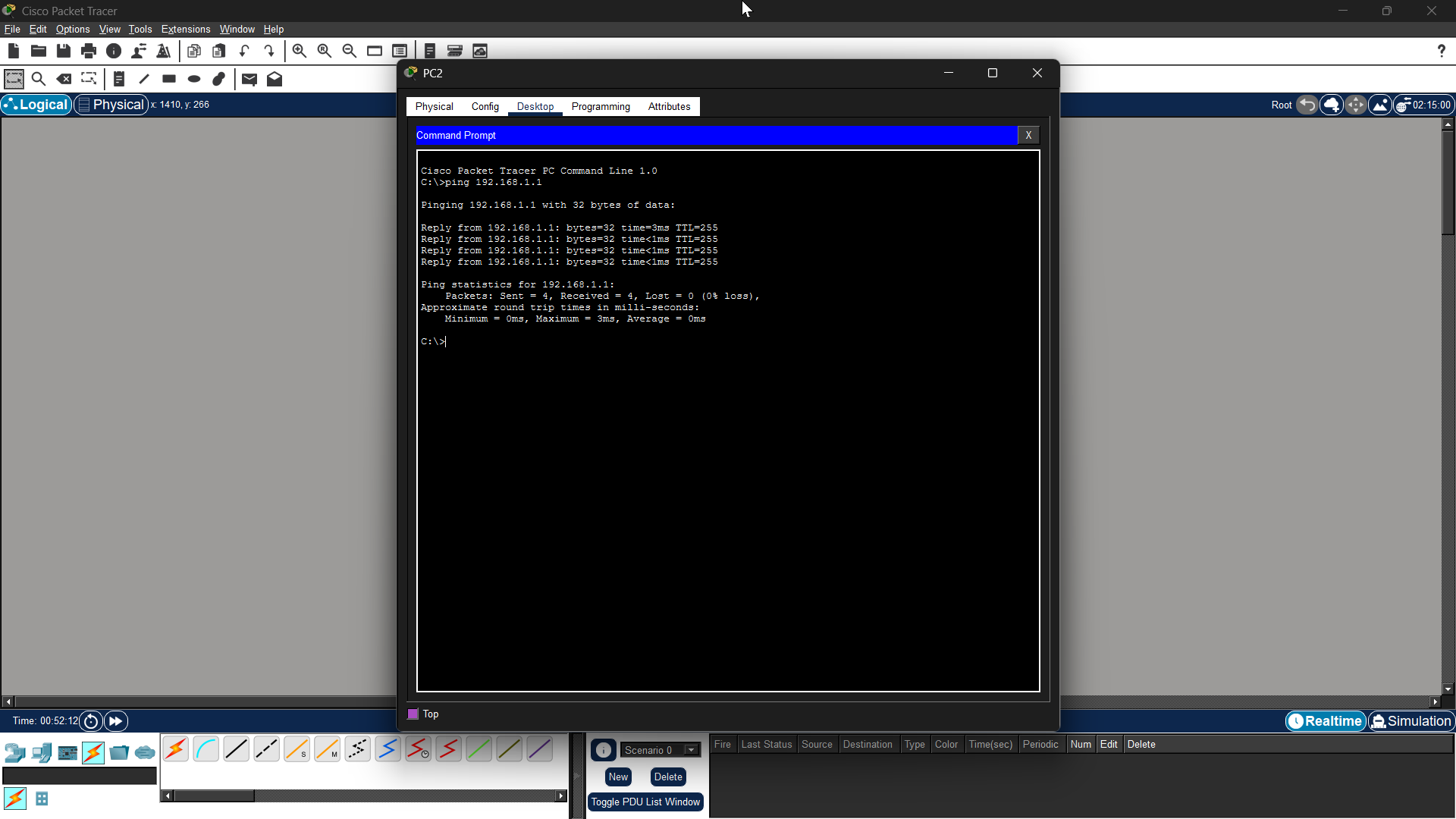

Ping 疎通確認
PC からルーターへ「Ping（生存確認）」を送ってみましょう。
- もう一度 PC をクリックし、「Desktop」タブを開きます。
- 「Command Prompt」 を選びます（Windows のコマンドプロンプトと同じです）。
- 以下のコマンドを入力して Enter を押します。
ping 192.168.1.1最初は Request timed out. が1〜2回出るかもしれませんが、最終的に以下のようなメッセージが返ってくれば成功です。
Reply from 192.168.1.1: bytes=32 time=1ms TTL=255
Reply from 192.168.1.1: bytes=32 time=1ms TTL=255
便利な小技集（知っておくと楽）
最後に、Packet Tracer を使う上で便利な「2つの小技」を紹介します。
設定の保存（copy run start と .pkt ファイル保存）
Packet Tracer には、実は 「2種類の保存」 があります。これを混同すると、苦労して作った設定がすべて消えてしまいます。
ルーター/スイッチ内の保存（copy run start）
CLI で設定したコマンドは、そのままでは「一時的な記憶（Running-Config）」にあるだけです。 ルーターの電源を切ったり再起動したりすると、設定は消えてしまいます。 実機同様、以下のコマンドで 「不揮発メモリ（Startup-Config）」 に保存する必要があります。
Router# copy running-config startup-config
Destination filename [startup-config]? <-- そのまま Enter
Building configuration...
[OK]※短縮形の wr (write memory) でも OK です。
プロジェクト自体の保存（.pkt ファイル）
画面左上の「File」メニュー → 「Save」で、作業全体を .pkt ファイルとして PC に保存します。 これは、機器の配置や配線などの「物理的な状態」を保存するものです。
プロジェクトファイル（.pkt）を保存しても、ルーター内部で copy run start をしていなければ、次回そのファイルを開いた時にルーターの設定は初期化されています。 必ず 「機器ごとに copy run start」 → 「最後にプロジェクト保存」 という順番を癖づけましょう。
早送り機能（Fast Forward）
スイッチ同士を接続したり、ルーターを起動したりした直後、リンクライトが「オレンジ色」のままなかなか「緑色」にならないことがあります。 これは故障ではなく、STP（スパニングツリープロトコル）などの計算や、起動処理を待っている正常な動作です（通常 30秒〜50秒ほどかかります）

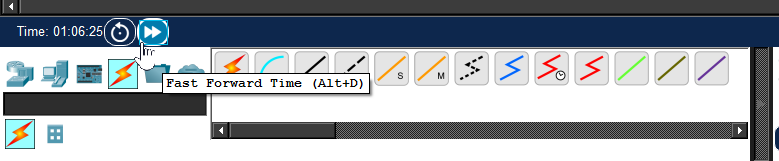

しかし、検証のたびに毎回待つのは時間の無駄です。そんな時は、画面左下（または下部バー）にある 「Fast Forward Time」ボタン（早送りマーク >>|） を押してください。
このボタンを1回押すごとに、仮想空間内の時間が 30秒スキップ されます。 カチカチ連打すれば、オレンジ色のリンクも一瞬で緑色に変わり、すぐに通信確認が行えます。
まとめ
本記事では、ネットワーク学習の必須ツール 「Cisco Packet Tracer」 の導入から基本操作までを解説しました。
- 完全無料 で実機同様の環境が手に入る。
- 物理的な配線から CLI 操作まで、実務に近い経験が積める。
- 失敗しても「やり直し」が何度でも効く。
以上、最後までお読みいただきありがとうございました。
