IPoE 接続の仕組みと設定方法: MAP-E/DS-Lite を各社ルータで解説

はじめに

「夜 22時を過ぎると、Web 会議がカクつく……」 「クラウドへのアップロードが遅くて仕事にならない……」

もしそんなネットワーク遅延に悩まされているなら、その原因は「PPPoE 接続」 にあるかもしれません。

かつての主流だった PPPoE は、インターネット利用者の激増により、プロバイダとの接続点（網終端装置）で慢性的な「渋滞」を起こしています。 そこで現代の標準となっているのが、この渋滞を回避する次世代の接続方式 「IPoE （IPv4 over IPv6）」 です。

しかし、エンジニアにとって IPoE は少し厄介です。 「ID とパスワードを入れるだけ」だった PPPoE とは違い、「MAP-E」 や 「DS-Lite」 といった複雑な方式の違いがあり、接続プロセスがブラックボックス化しがちだからです。

本記事では、IPoE がなぜ速いのかという理由から、接続シーケンスの仕組み、そして 主要メーカー（YAMAHA・NEC・Cisco・FortiGate）の設定例 を解説します。

基礎知識: なぜ IPoE は速いのか？

「IPoE に変えたら速度が数倍になった」という話は珍しくありません。なぜこれほどまでに速度差が出るのでしょうか？ その秘密は、インターネットへ抜ける「道の広さ」と「ルート」の違いにあります。

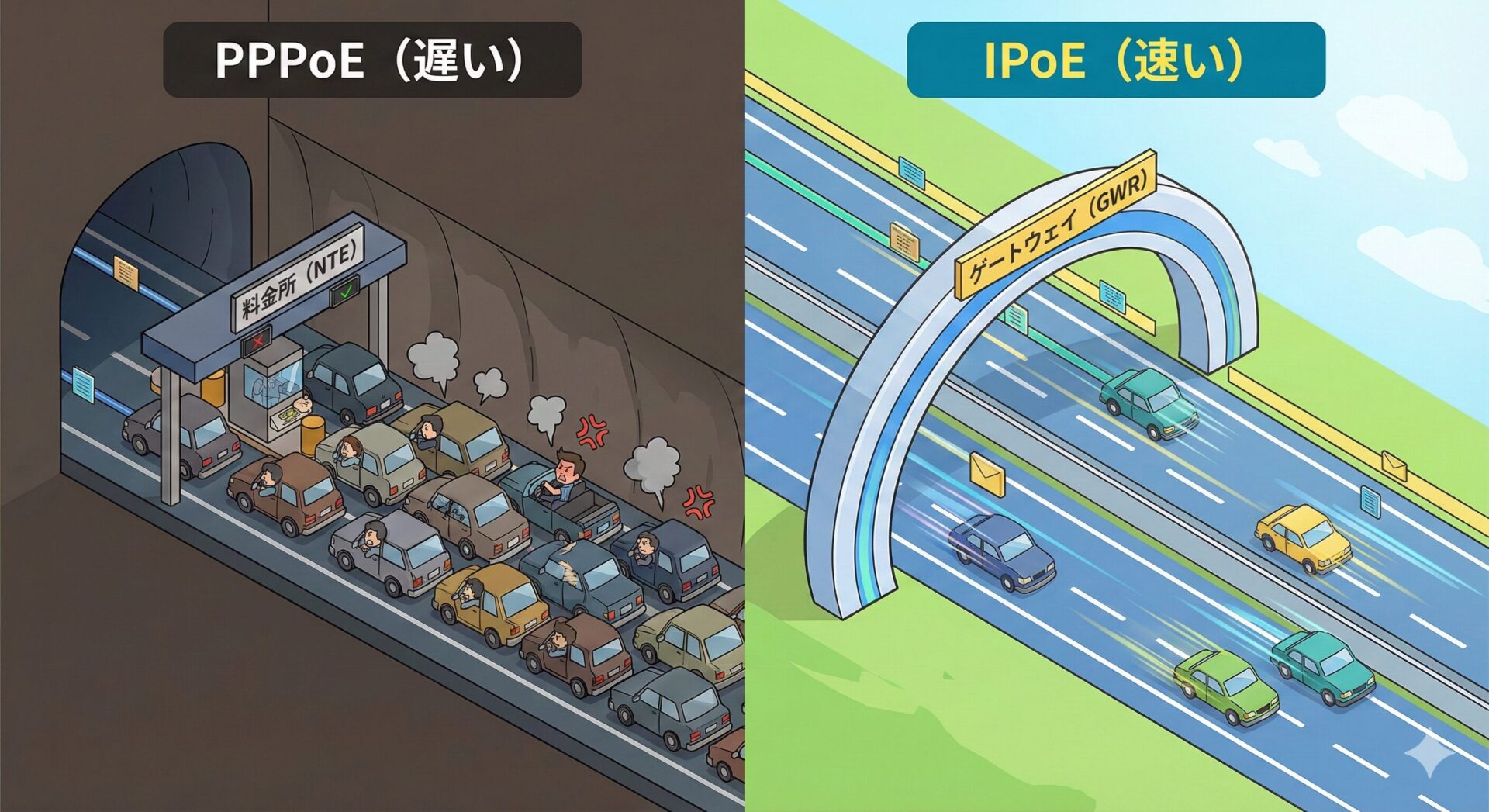

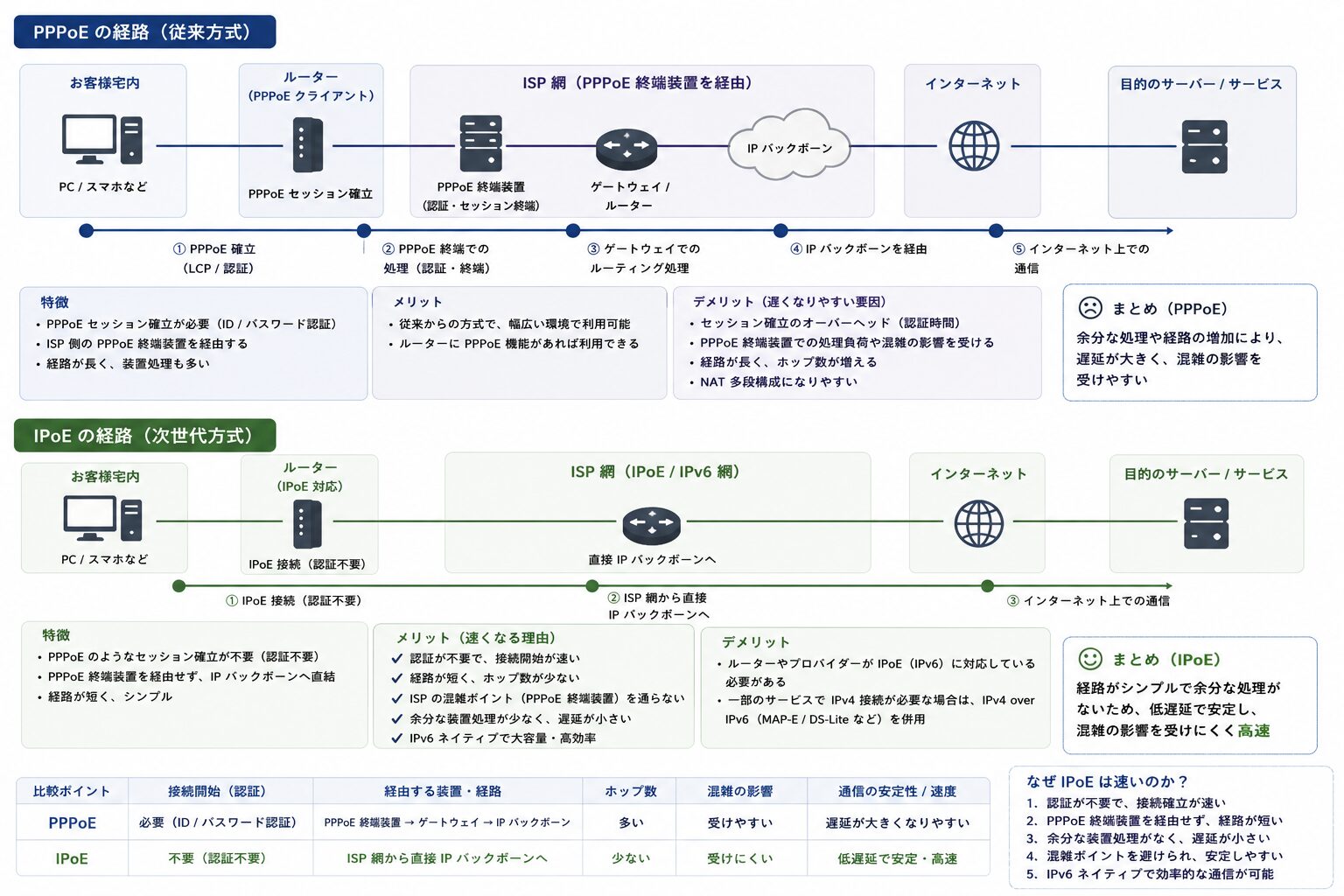

PPPoE との違い：ボトルネックは「料金所」

従来の PPPoE（PPP over Ethernet）接続は、NTT の局舎にある 「網終端装置（NTE）」 という設備を経由してインターネットに出ます。

ここはいわば、高速道路の「料金所」です。 ユーザー（ID/パスワード）を確認して通す場所ですが、インターネット人口の爆発的な増加に対し、この装置の増設が追いついていません。その結果、夜間など利用者が集中する時間帯に大混雑（輻輳）し、速度低下を引き起こします。

一方、IPoE（IP over Ethernet）は、この混雑した網終端装置を通りません。 代わりに、「VNE（Virtual Network Enabler）」 という事業者が用意した大容量の 「ゲートウェイ（GWR）」 を経由します。こちらは「料金所のないスルーパスの巨大な道路」なので、渋滞に巻き込まれることなく、NTT の次世代ネットワーク（NGN）本来の高速性能を発揮できます。

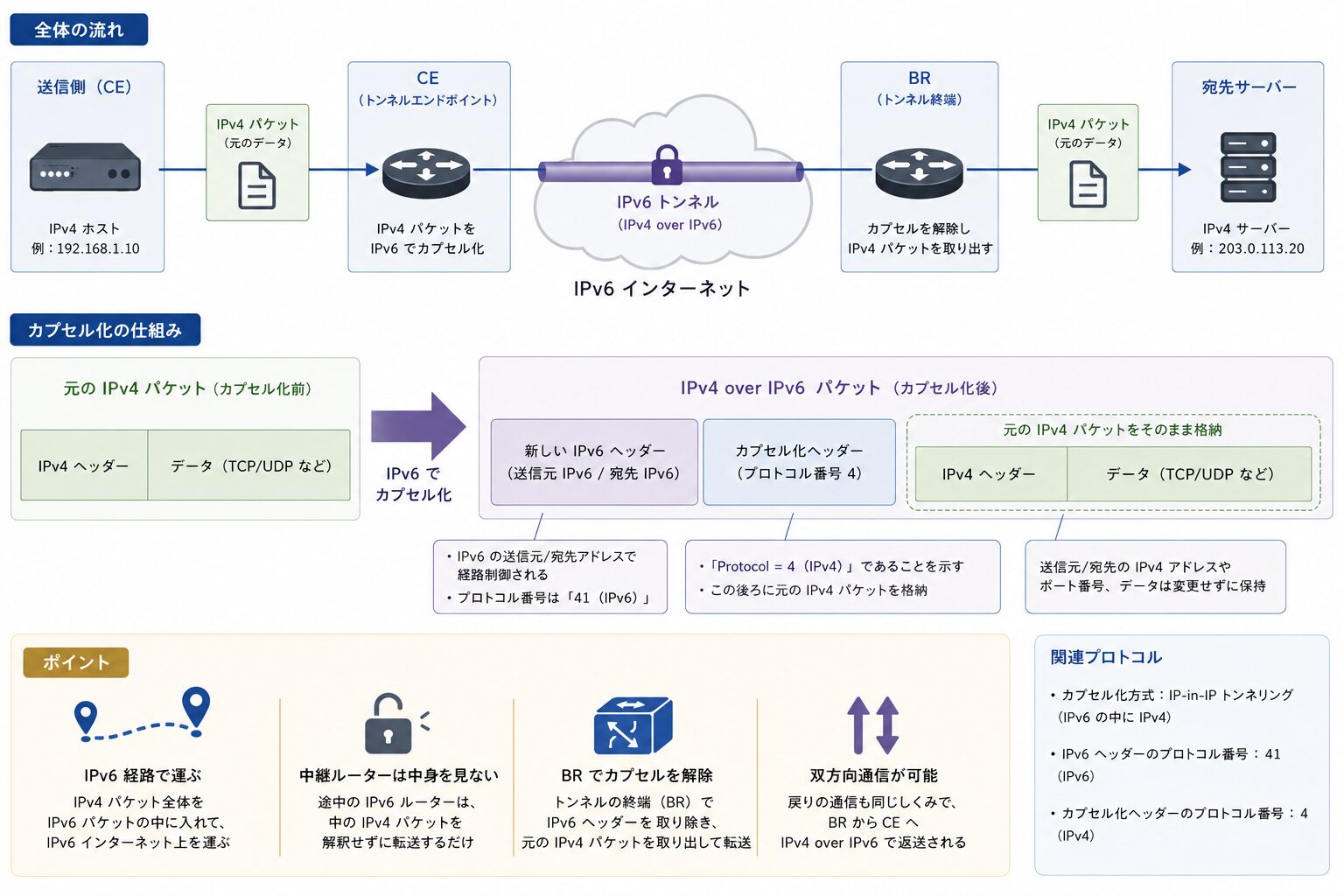

「IPv4 over IPv6」という技術

ここで一つ、技術的な問題があります。 IPoE はその名の通り、本来は 「IPv6 通信のための方式」 であり、そのままでは IPv4（従来の Web サイトやサービス）には繋がりません。

「IPoE で速くなったけど、Google（IPv6）しか見れません。Yahoo（IPv4）は見れません」では困ります。

そこで登場するのが 「IPv4 over IPv6」 という技術です。 これは、「IPv4 のパケット（手紙）」を、「IPv6 のパケット（大きな封筒）」の中に丸ごと入れてしまう（カプセル化する） 技術です。

1. ルータが IPv4 パケットを IPv6 でカプセル化 します。
2. IPv6 の顔をして、IPv6 専用の NGN 網・VNE 網を高速で通り抜けます。
3. インターネットに出る直前でカプセルを開封し、元の IPv4 パケットとして宛先に届けます。

この「トンネリング技術」を使うことで、IPv6 の高速道路を使いながら、IPv4 の通信も快適に行えるようにしています。

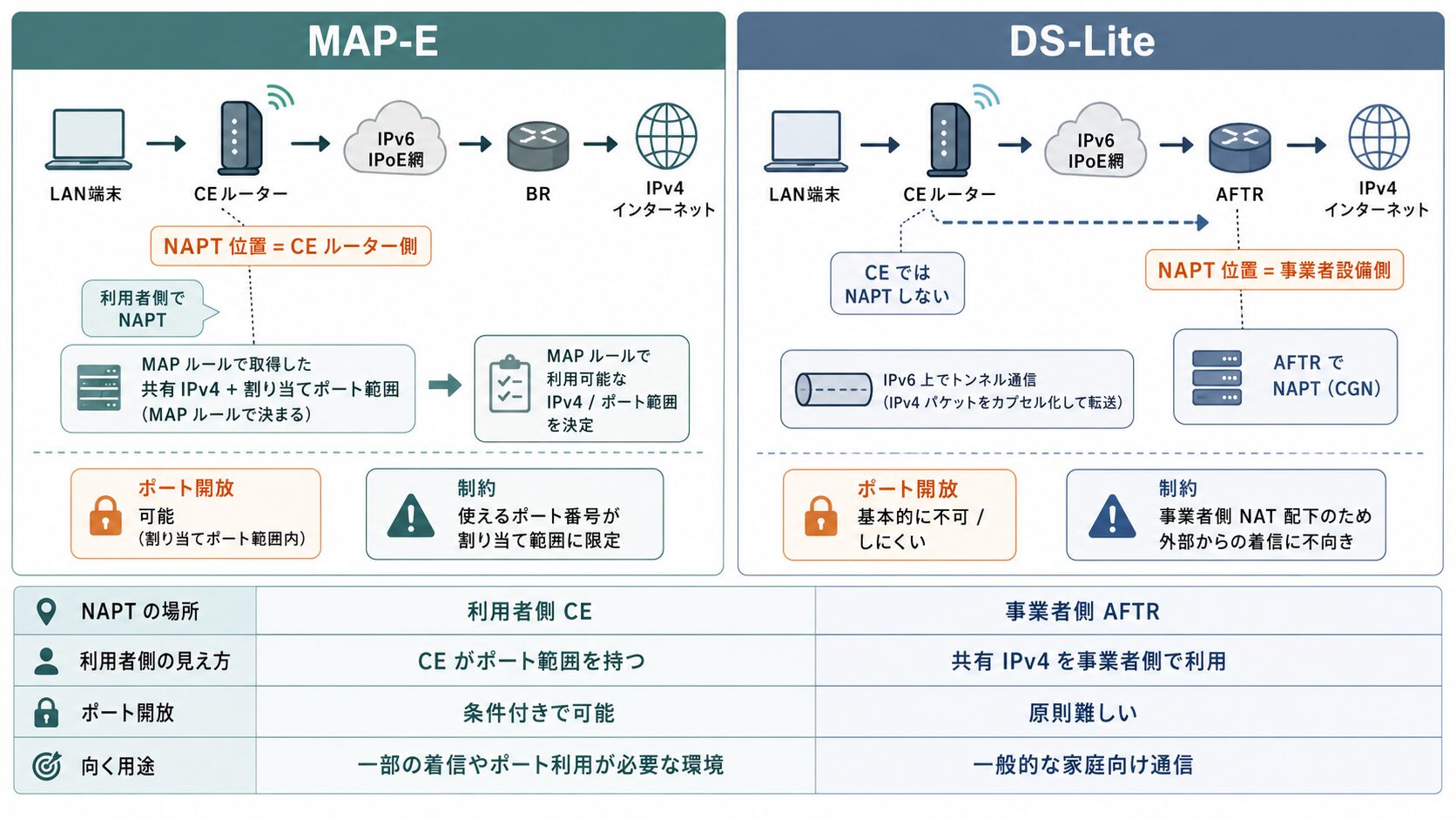

2つの方式「MAP-E」と「DS-Lite」

「IPoE 接続の設定お願いします」と言われた場合、まず確認すべきは、契約しているプロバイダが採用している通信方式が 「MAP-E」 なのか 「DS-Lite」 なのか、という点です。

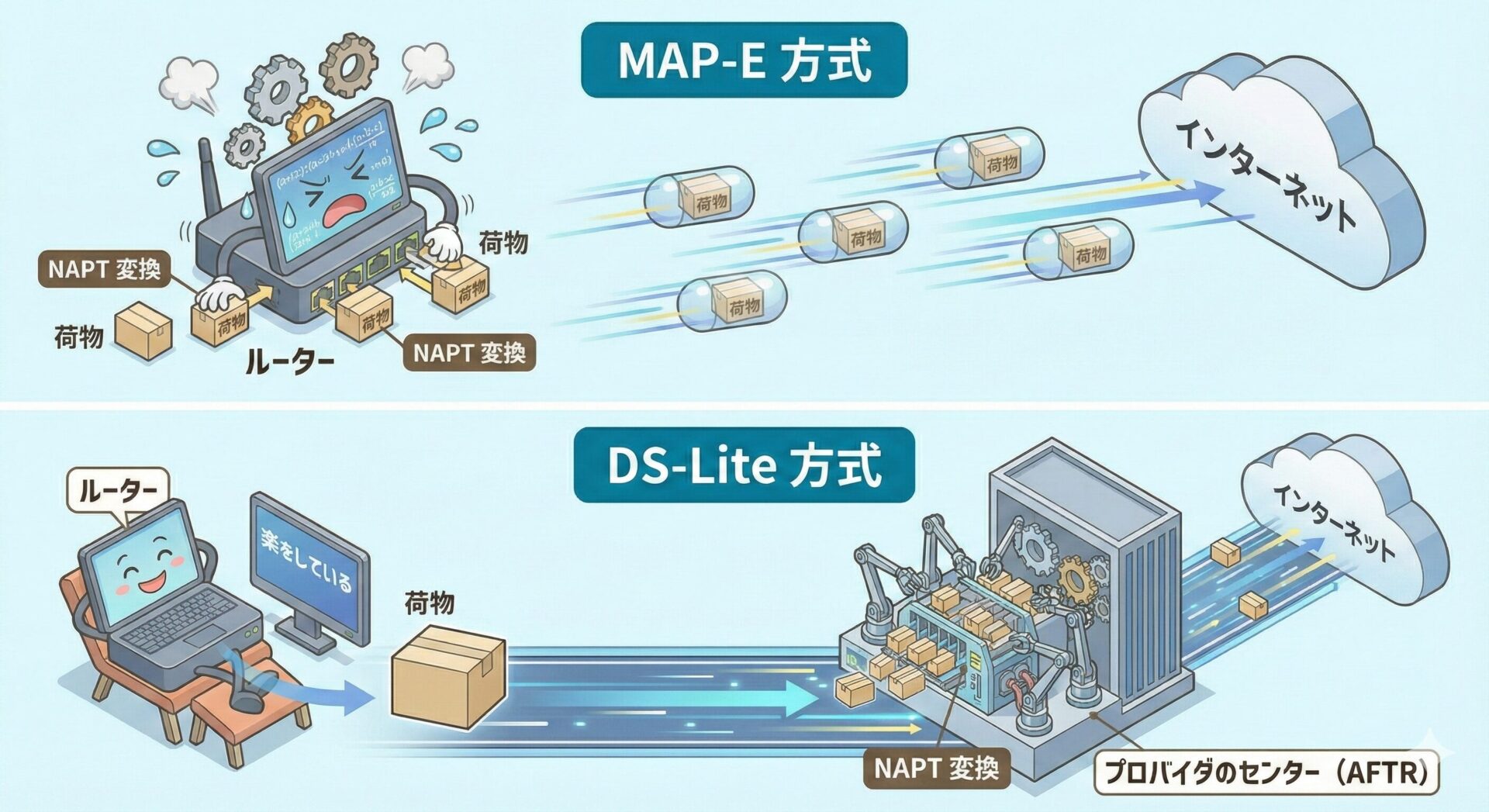

どちらも「IPv4 over IPv6」を実現する技術ですが、「誰が NAPT（IPアドレス変換）をするのか？」 という点でアーキテクチャが根本的に異なります。

方式 A: MAP-E（Mapping of Address and Port with Encapsulation）

代表的なサービス

v6プラス（JPNE）, OCN バーチャルコネクト, IPv6オプション（BIGLOBE）

特徴

ルータ側で NAPT を行う: MAP-E は、ユーザー宅のルータ（CE: Customer Edge）が主役です。 最大の特徴は、「1つのグローバル IPv4 アドレスを、複数のユーザーでポート番号単位で分割して共有する」 という点です。 ルータは、自分に割り当てられた「利用可能なポート範囲（例: 240個）」だけを使って NAPT を行い、カプセル化して送信します。

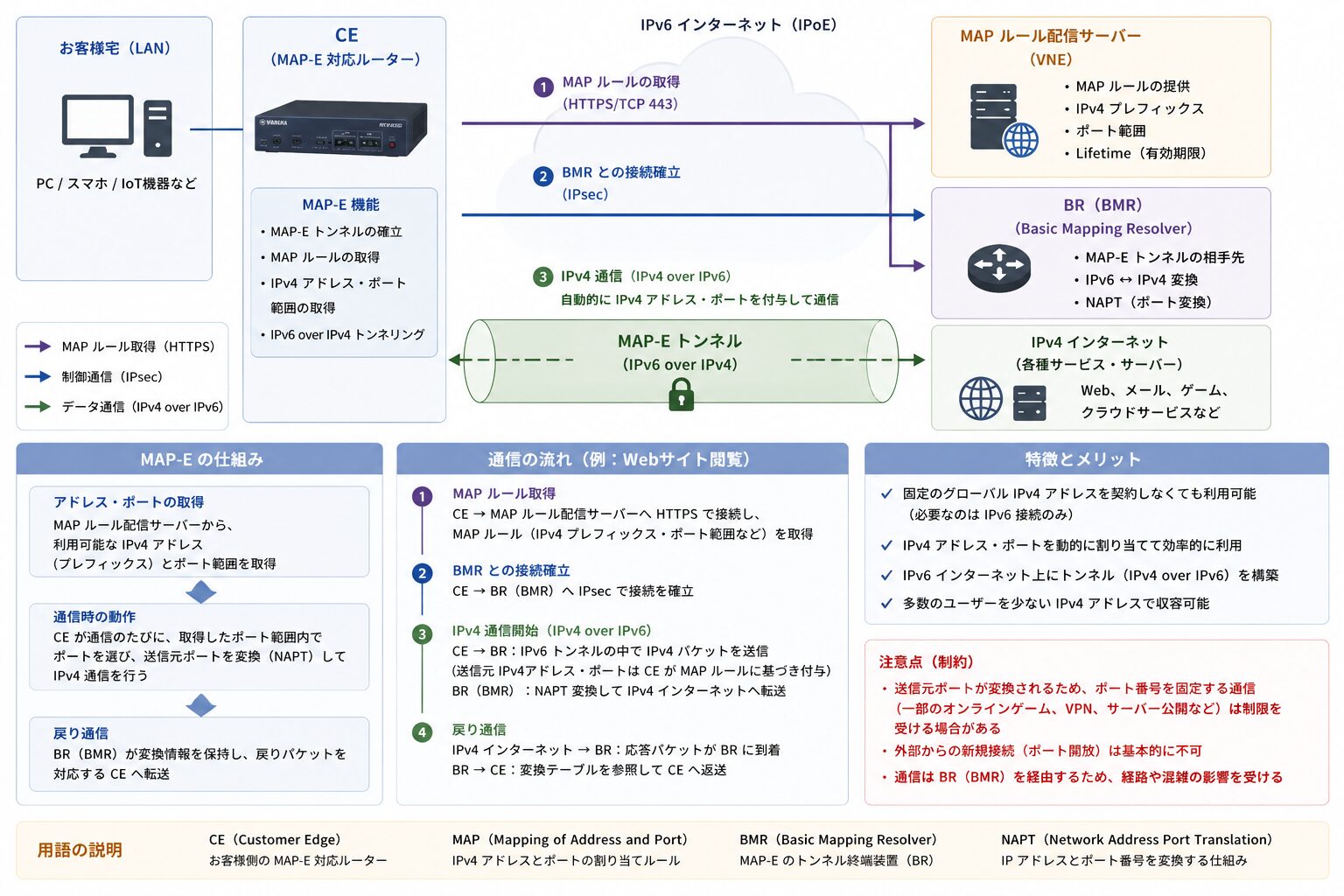

接続シーケンス（MAP-E の場合）:

⚠️ 注意点 割り当てられるポートが限られているため、任意のポート番号を使う「ポート開放（サーバー公開など）」には制限があります。

方式 B: DS-Lite（Dual-Stack Lite）

代表的なサービス

transix（INTERNET MULTIFEED） Xpass（Arteria）, v6 コネクト

特徴

プロバイダ側（AFTR）で NAPT を行う: DS-Lite は、ユーザー宅のルータは「土管（トンネル）」を作るだけです。 IPv4 パケットをそのまま IPv6 で包んで、プロバイダ側にある AFTR（Address Family Transition Router）という巨大なセンター設備へ送りつけます。 NAPT（アドレス変換）は、この AFTR が一括して行います。

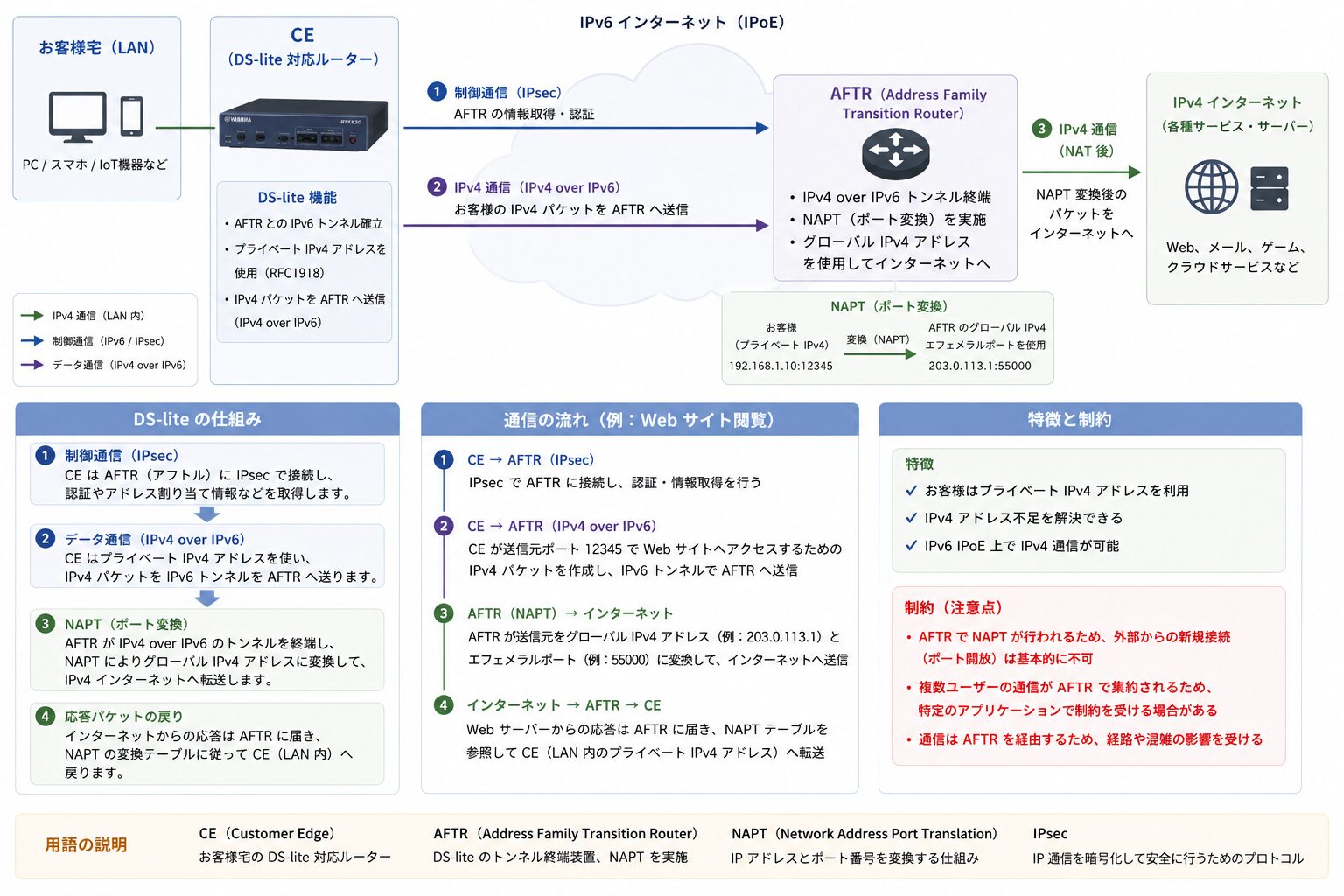

接続シーケンス（DS-Lite の場合）

接続シーケンス（DS-Lite の場合）

⚠️ 注意点: NAPT をセンター側で行うため、ユーザー側でポート開放（外部からの受信）を行うことは原則としてできません。

どっちがいいのか？

Cisco や FortiGate などの海外製ルータを使う場合、計算ロジックが必要な MAP-E は設定ハードルが高く、トンネルを張るだけの DS-Lite の方が設定しやすい という傾向があります。

接続シーケンス詳細（パケットフロー）

「LAN ケーブルを挿せば繋がる」と思われがちな IPoE ですが、裏側ではルータと NGN 網の間で緻密な会話（ネゴシエーション）が行われています。 大きく分けて 「フェーズ1: 足回りの確保（IPv6）」 と 「フェーズ2: トンネルの構築（IPv4）」 の2段階で進行します。

フェーズ

IPv6 プレフィックスの取得 (RA / DHCPv6-PD)

まず、ルータはインターネット（IPv4）に出る前に、自分自身が NGN 網の中で通信できるように IPv6 アドレス を確保する必要があります。

1. RS（Router Solicitation）送信

ルータ

「おーい、NGN さんいませんかー？ 私に IPv6 アドレスください！」と叫びます。

2. RA（Router Advertisement）受信

NGN

「ここにいるよ。このプレフィックス（ネットワーク部）を使って」と返事をします。

3. DHCPv6-PD（Prefix Delegation）要求

ルータ

ルータは「LAN 側の端末にも配りたいから、まとまったアドレスブロック（/56 など）をください」とお願いします。

4. プレフィックスの割り当て

NGN

NGN 網が /56 などのプレフィックスを割り当てます。これにより、ルータは LAN 内の PC やスマホに IPv6 アドレスを配布できるようになります。

💡 ポイント

この時点で、ブラウザで https://www.google.co.jp (IPv6対応サイト) には繋がりますが、https://yahoo.co.jp (IPv4サイト) にはまだ繋がりません。

フェーズ

コンフィグ情報の取得（HGW vs 自前ルータ）

IPv6 で通信できるようになったら、次は「IPv4 通信をどうするか（MAP-E か DS-Lite か）」を決めるフェーズです。 ここは 「NTT 貸与のホームゲートウェイ（HGW）がある場合」 と 「市販ルータ（ONU 直下）の場合」 で動きが異なります。

パターンA: HGW がある場合（全自動）

仕組み

NTT の管理サーバーから、HGW に自動的にソフトウェア（フレッツ・ジョイント等）が配信されます。

動作

ユーザーが何もしなくても、HGW が勝手に VNE（プロバイダ）を判別し、v6プラスや OCN バーチャルコネクトの設定を完了させます。配下のルータは「ブリッジモード」にするだけで OK です。

パターンB: 自前ルータの場合（ここが技術の肝です）

HGW がない場合、ルータ自身が「自分がどの VNE に接続すべきか」を知る必要があります。 YAMAHA や NEC などの国内メーカー製ルータは、以下の仕組みを使ってこれを自動判別しています。

STEP

DHCPv6 Option 16（Vendor Class Option）の活用

• ルータは DHCPv6 のやり取りの中で、「私はこういうメーカーのルータです」という情報と共に、VNE 固有の情報を問い合わせます。
• VNE 側のサーバーがこれに応答し、「あなたは MAP-E（v6プラス）です。このルールを使いなさい」や「あなたは DS-Lite（transix）です。AFTR はここです」といった情報を返します。

STEP

トンネルの確立

MAP-E の場合

受け取ったルール（計算式）を元に、NAPT テーブルを作成します。

DS-Lite の場合

指定された AFTR アドレス (例: 2404:8e00::feed:100) に向けて IPIP トンネルを張ります。

Cisco や FortiGate などの海外製ルータは、日本の NGN 独自の「自動判別機能（Option 要求）」を標準で持っていません。 そのため、「自動で繋がらない」のです。 エンジニアが AFTR のアドレスを手動で調べ、コマンドで静的に打ち込む（Static Tunnel） 必要があるのは、この自動会話機能が欠けているためです。

YAMAHA RTX ルータの設定例

日本の IPoE 環境において、間違いのない選択肢が YAMAHA RTX シリーズ（RTX1210, RTX1220, RTX830, RTX1300 等）です。 日本の商習慣や NGN の仕様に最適化されており、MAP-E / DS-Lite のどちらでも安定して動作します。

共通設定: まずは IPv6 を通す

方式に関わらず、まずは物理ポート（lan2 = WAN側）で IPv6 アドレスを取得し、通信できるようにします。

# --- 1. NGN網への接続設定 (IPv6) ---
# NGNの種類を指定 (LAN2をWANとして利用)
ngn type lan2 ntt

# IPv6プレフィックスを取得 (RA + DHCPv6)
ipv6 prefix 1 ra-prefix@lan2::/64
ipv6 lan1 address ra-prefix@lan2::1/64
ipv6 lan2 address ra-prefix@lan2::2/64

# IPv6のデフォルトルート
ipv6 route default gateway lb lan2

# DNS設定 (DHCPv6で取得)
dns server dhcp lan2

この時点で、ルータから ping6 google.com が通れば、フェーズ1（IPv6 開通）は完了です。

パターンA: MAP-E（v6プラス, OCNバーチャルコネクト等）

YAMAHA の強みは、複雑な計算が必要な MAP-E を tunnel encapsulation map-e というコマンド1行で処理してくれる点です。ルータが自動で計算してくれます。

# --- 2. MAP-E 用トンネルの設定 (Tunnel 1) ---
tunnel select 1
 # ▼ カプセル化方式を MAP-E に指定
 tunnel encapsulation map-e

 # ▼ WAN側インターフェースの指定
 tunnel map-e type v6plus  # ※OCNの場合は 'ocn' などに変更

 # ▼ 接続の有効化
 tunnel enable 1

# --- 3. IPv4 ルーティングとNAT ---
# デフォルトルートをトンネルに向ける
ip route default gateway tunnel 1

# NAPTは不要 (MAP-Eの仕様上、カプセル化時に処理されるため)
# ※フィルタリングなどは必要に応じて設定

パターンB: DS-Lite（transix, Xpass 等）

DS-Lite の場合は、カプセル化方式を ipip に設定し、トンネルの出口（AFTR）を指定します。 YAMAHA は tunnel endpoint name コマンドで AFTR のドメイン名（例: gw.transix.jp）を解決し、自動追従してくれます。

# --- 2. DS-Lite 用トンネルの設定 (Tunnel 1) ---
tunnel select 1
 # ▼ カプセル化方式を IPIP に指定
 tunnel encapsulation ipip

 # ▼ トンネルの出口 (AFTR) を指定
 # transixの場合: gw.transix.jp / Xpassの場合: dgw.xpass.jp など
 tunnel endpoint name gw.transix.jp fqdn

 # ▼ 送信元アドレス (自分のLAN2アドレス)
 tunnel source lan2

 # ▼ 接続の有効化
 tunnel enable 1

# --- 3. IPv4 ルーティングとNAT ---
# デフォルトルートをトンネルに向ける
ip route default gateway tunnel 1

# NAPTは不要 (センター側で行われるため)

💡YAMAHA 設定のポイント

tunnel encapsulation の使い分け

• MAP-E なら map-e
• DS-Lite なら ipip ここを間違えると絶対に繋がりません。契約書を見て必ず確認しましょう。

GUI の活用

• 最近のファームウェアでは、Web GUI の「かんたん設定」からプロバイダを選ぶだけで、上記のような Config を自動生成してくれます。
• 初めて設定する場合は、一度 GUI で自動生成させ、Config をダンプして中身を勉強するのもおすすめです。

NEC UNIVERGE IX ルータの設定例

IPoE 接続において、日本独自の仕様（v6プラス、OCN バーチャルコネクトなど）にファームウェアレベルで追従しており、相性が良いのが特徴です。

共通設定: IPv6 の受け入れ準備

まず、物理ポート（GE0）で IPv6 を有効化し、HGW や網側からの情報を受け取れるようにします。

! --- 1. IPv6 基本設定 ---
ipv6 ufs-cache enable
ipv6 access-list block-list deny ip src any dest any

! プロファイルの定義（DHCPv6で必要な情報をもらう設定）
ipv6 dhcp client-profile ipoe-profile
  information-request
  option-request dns-servers
  option-request vendor-specific-information

interface GigaEthernet0.0
  no ip address
  ipv6 enable
  ipv6 traffic-class keep
  ! DHCPv6クライアントとして動作させ、プロファイルを適用
  ipv6 dhcp client ipoe-profile
  ipv6 nd ra enable
  no shutdown

パターンA: MAP-E（v6プラス, OCNバーチャルコネクト等）

IX シリーズの強みは、map-e profile という設定で、VNE ごとの差異を吸収できる点です。 特に OCN バーチャルコネクトなどは計算ロジックが複雑ですが、IX なら「vendor-name」を指定するだけで自動追従します。

! --- 2. MAP-E の設定 ---
interface Tunnel0.0
  ! ▼ トンネルモードを MAP-E に設定
  tunnel mode map-e

  ! ▼ プロバイダ種別を指定 (ここが重要！)
  ! v6プラスの場合: v6plus / OCNの場合: ocn
  tunnel destination map-e vendor-name ocn

  ! ▼ ソースインターフェース
  tunnel source GigaEthernet0.0

  ! ▼ IPアドレスの自動生成
  ip address map-e

  ! ▼ MSS調整 (IPoEでも必須)
  ip tcp adjust-mss auto
  no shutdown

! --- 3. ルーティング ---
ip route default Tunnel0.0

この tunnel mode map-e と tunnel destination map-e の組み合わせが、実質的に IPoE (MAP-E) 機能を有効化するコマンドとなります。

パターンB: DS-Lite（transix, Xpass 等）

DS-Lite の場合は、YAMAHA と同様に IPIP トンネルを使用します。 NEC IX では FQDN（ドメイン名）での宛先指定が可能です。

! --- 2. DS-Lite の設定 ---
interface Tunnel0.0
  ! ▼ トンネルモードを IPIP に設定
  tunnel mode ipip

  ! ▼ AFTR のドメイン名を指定 (transixの例)
  tunnel destination fqdn gw.transix.jp

  ! ▼ ソースインターフェース
  tunnel source GigaEthernet0.0

  ! ▼ IPアドレスは物理ポートから借りる
  ip address unnumbered GigaEthernet0.0

  ! ▼ MSS調整
  ip tcp adjust-mss auto
  no shutdown

! --- 3. ルーティング ---
ip route default Tunnel0.0

💡 設定のポイント: 高速化（Fast-Forwarding）

NEC IX を選ぶ最大の理由がこれです。 Fast-Forwarding (高速転送機能）は、CPU で処理すべきパケットをキャッシュし、ハードウェアに近いレベルで高速に転送する機能です。

IPoE との相性

よいです。MAP-E のカプセル化処理や NAPT 処理も Fast-Forwarding の対象となるため、安価なモデル（IX2105/IX2215等）でも、ギガビット回線の速度をフルに引き出すことができます。

設定

• 基本的に デフォルトで有効 (ip fast-forwarding）なので、意識して設定する必要はありません。

確認

show fast-forwarding stats コマンドで、どれくらいパケットが高速転送されたかを確認できます。ここがカウントアップしていれば、ルータは本気を出しています。

FortiGate（FortiOS）の設定例

世界中で圧倒的なシェアを誇る UTM 製品 FortiGate ですが、日本の IPoE 環境においては導入に注意が必要です。 理由はシンプルで、日本の IPoE 仕様（MAP-E/DS-Lite）が独自色が強いため、グローバルモデルである FortiGate の GUI では設定できない項目が多いからです。

導入には「割り切り（CLI設定）」と「正しい契約選定」が必要です。

共通設定: IPv6 の有効化

まずは物理ポート（wan1）で IPv6 を有効にします。ここは GUI でも可能ですが、CLI の方が確実です。

config system interface
    edit "wan1"
        config ipv6
            set ip6-mode dhcp
            set ip6-allowaccess ping
            set dhcp6-prefix-delegation enable
        end
    next
end

パターンA: DS-Lite（transix, Xpass 等）

「AFTR アドレスの手動設定」 を許容できるなら、FortiGate 単体でも接続可能です。 FortiGate は AFTR の自動取得（DHCPv6 Option 64）に対応していませんが、接続先アドレスさえ分かれば標準の IPIP トンネル 機能で接続できます。

1. AFTR アドレスの特定
   • FortiGate は AFTR の自動取得（Option 64）に対応していないケースが多いため、契約しているプロバイダの AFTR アドレス（IPv6）を事前に調べておく必要があります。（例: transix 東日本なら 2404:8e00::feed:100、西日本なら 2404:8e00::feed:101 など）
2. トンネル作成

config system interface
    edit "dslite-tunnel"
        set vdom "root"
        set type ipip
        set interface "wan1"
        # ▼ ここに調べた AFTR の IPv6 アドレスを指定
        set remote-gw6 2404:8e00::feed:100
        set mode static
        set ip 192.0.0.2 255.255.255.255
    next
end

# --- ルーティング設定 ---
config router static
    edit 1
        set device "dslite-tunnel"
        # デフォルトルート
        set dst 0.0.0.0 0.0.0.0
    next
end

# --- ポリシー設定 ---
# ※通常のFWポリシー同様、NATを有効にし、TCP-MSSを調整してください

⚠️ 注意点 プロバイダ側の都合で AFTR のアドレスが変更された場合、通信が停止するリスクがあります（自動追従しないため）

パターンB: MAP-E（v6プラス, OCNバーチャルコネクト等）

ここが最大の注意点です。 動的 IP の MAP-E 契約（ポート制限あり）は、FortiGate では非対応です。 （ポート計算ロジックを持たないため、設定できません）

FortiGate で MAP-E 系回線を使いたい場合は、以下の2択になります。

解決策①: 固定 IP オプションを契約する（推奨）

• プロバイダの「IPoE 固定 IP オプション」を契約すれば、ポート制限がなくなるため FortiGate でも接続可能です。 OCN 光 IPoE (固定IP) などの場合、FortiOS 7.4 以降であれば専用コマンド vne-interface でスマートに設定できます。

# ▼ OCN固定IP等向けの VNE インターフェース作成
config system vne-interface
    edit "vne.wan1"
        set interface "wan1"
    next
end

# ▼ ルーティング (デバイス指定するだけ)
config router static
    edit 1
        set device "vne.wan1"
    next
end

解決策②: 前段に「ルータ」を置く

• 固定 IP 契約が高い場合は、MAP-E に対応した日本メーカー製ルータ（YAMAHA, NEC, HGW 等）を前段に置き、FortiGate はその配下で利用するのが最もトラブルの少ない構成です。

💡 FortiGate 導入のポイント

• S-Lite: AFTR アドレスを手動設定すれば 繋がる。
• MAP-E（動的）: 繋がらない（非対応）
• MAP-E （固定） 繋がる（vne-interface 等を使用）

Cisco ルータ（IOS/IOS-XE）の設定例

最新の OS では日本独自の仕様に対応しましたが、依然として YAMAHA 等と比較すると設定のハードルは高めです。

パターンA: DS-Lite（transix, Xpass 等）

DS-Lite であれば、バージョンの制約も緩く、標準機能の IPv6 IPIP トンネル で比較的簡単に接続可能です。まずはこれが推奨です。

interface Tunnel0
 description DS-Lite-Tunnel
 ip address unnumbered GigabitEthernet0/0/0
 tunnel source GigabitEthernet0/0/0
 tunnel mode ipv6ip
 ! ▼ AFTRのアドレスを手動指定 (例: transix)
 tunnel destination 2404:8e00::feed:100
 ip tcp adjust-mss 1414
 no shutdown

パターンB: MAP-E（v6プラス, OCNバーチャルコネクト等）

新しい IOS-XE では、nat64 provisioning コマンドで OCN バーチャルコネクト等の MAP-E に対応しました。

1. ルート証明書のインストール:
   • PC で Amazon Root CA などをダウンロードし、ルータの bootflash: に保存して crypto pki コマンドで信頼設定を行います。（※ここが最大の難関です）
2. MAP-E プロビジョニング設定:
   • 日本向けモード jp01 を指定します。

! --- MAP-E 基本設定 ---
nat64 settings fragmentation header disable

! ▼ 日本向けモード (jp01) の有効化
nat64 provisioning mode jp01
 address-resolution-server http://[ルールサーバのURL]
 tunnel interface Tunnel0
 tunnel source GigabitEthernet0/0/0

! --- インターフェース設定 ---
interface Tunnel0
 nat64 enable
 tunnel mode ipv6
 tunnel source GigabitEthernet0/0/0

結論： 「最新の Cisco なら MAP-E もできる」ようになりましたが、証明書の更新管理などを考えると、実務での SOHO 利用なら YAMAHA / NEC の方が運用コストは圧倒的に低い です。 Cisco で MAP-E に挑むのは、「SD-WAN の要件がある場合」や「技術検証」と割り切るのが良いと思います。

接続確認とトラブルシューティング

設定が完了したら、正しく IPoE で接続できているか確認しましょう。 また、IPoE（特に MAP-E）環境で頻発する「ポート開放できない問題」についても解説します。

① 接続確認サイトでのチェック

Web ブラウザから以下のサイトにアクセスするのが最も確実です。

test-ipv6.com

• 判定: 「IPv4 アドレス」と「IPv6 アドレス」の両方が表示され、スコアが 10/10 になっていれば成功です。
• ポイント: IPv4 アドレスのプロバイダ名（ISP）を確認してください。ここが「OCN」や「Internet Multifeed (transix)」などの VNE 事業者名になっていれば、間違いなく IPoE で通信できています。

fast.com（Netflix 提供）

• 速度測定サイトです。PPPoE 時代に数 Mbps しか出なかった環境でも、IPoE なら 数百 Mbps 〜 1Gbps 近い速度が出ることが確認できるはずです。

② よくあるトラブル：「ポート開放ができない」(MAP-E)

「ルータの設定でポートマッピング（静的 NAT）を入れたのに、外部から VPN や Web カメラに繋がらない」 これは MAP-E 環境で最も多いトラブルです。

原因

• MAP-E は「1つのグローバル IP を複数人でシェアする」仕組みです。そのため、あなたに割り当てられたポート番号（例: 4096〜4255 等）以外は使えません。 一般的な 80（Web）や 443（HTTPS）、1723（PPTP）などのウェルノウンポートは、他人が使っているか、誰にも割り当てられていない可能性が高く、開放できません。

対策

• 使用ポートを変更する:
  • VPN やカメラの待ち受けポートを、自分に割り当てられたポート番号の範囲内（例: 4096番など）に変更してください。
  • ※YAMAHA ルータなら show status tunnel 1 などで、NEC ならログなどで割り当てポートを確認できます。
• 固定 IP オプションを使う:
  • ポート番号を自由に使いたい場合は、大人しく「固定 IP オプション」を契約するのが唯一の解決策です。これなら全ポートを独占できます。

まとめ

本記事では、現代の高速インターネットの標準である IPoE（IPv4 over IPv6）について、仕組みから主要ルータでの設定までを解説しました。

速度

混雑する網終端装置を通らない IPoE は、圧倒的に速く快適です。

仕組み

「MAP-E（ルータでNAPT）」 と 「DS-Lite（センターでNAPT）」 という2つの異なる方式があることを理解しましょう。

ルータ選定

• YAMAHA / NEC / HGW: 日本の IPoE にフル対応。MAP-E も DS-Lite も安心
• FortiGate / Cisco: 海外仕様のため、特に動的 IP の MAP-E には非対応（または高難易度）導入するなら「固定 IP 契約」か「DS-Lite」を選ぶのが鉄則

以上、最後までお読みいただきありがとうございました。
