はじめに

本記事では、Cisco ルータを使用した 拠点間 VPN（Site-to-Site VPN）の設定例を紹介します。

IPsec の基本的な仕組みについては、以下の記事をご参照ください。

VTI（Virtual Tunnel Interface）とは？

VTI（仮想トンネルインターフェース）とは、その名の通り 「VPN トンネルを 1つの論理インターフェース（Tunnel X）として扱う技術」 です。

従来の Crypto Map 方式との違い

Crypto Map（Policy-based VPN）: 「ACL（アクセリスト）にマッチした通信だけを暗号化する」という方式。設定が複雑で、NAT との競合や、片方向通信などのトラブルが起きやすい欠点がありました。
VTI（Route-based VPN）: 「Tunnel インターフェースに向けた通信はすべて暗号化する」という方式。ルーティングテーブルだけで通信を制御できる ため、OSPF や BGP などの動的ルーティングとも相性がよいです。

GRE over IPsec との違い

「トンネルなら GRE でもいいのでは？」と思われるかもしれません。 VTI は、「GRE ヘッダのオーバーヘッドを削減できる」 という点で優れています。

方式	構造	特徴
GRE over IPsec	[IP][ESP][GRE][Payload]	GRE ヘッダ（24byte）の分、MTUサイズが小さくなる。マルチキャスト対応
VTI（IPsec Profile）	[IP][ESP][Payload]	GRE ヘッダ不要。オーバーヘッドが少なく、帯域を有効に使える。

つまり VTI は、「GRE のような手軽さ（ルーティング制御）」と「ネイティブ IPsec の効率の良さ」 をいいとこ取りした機能と言えます。

検証環境

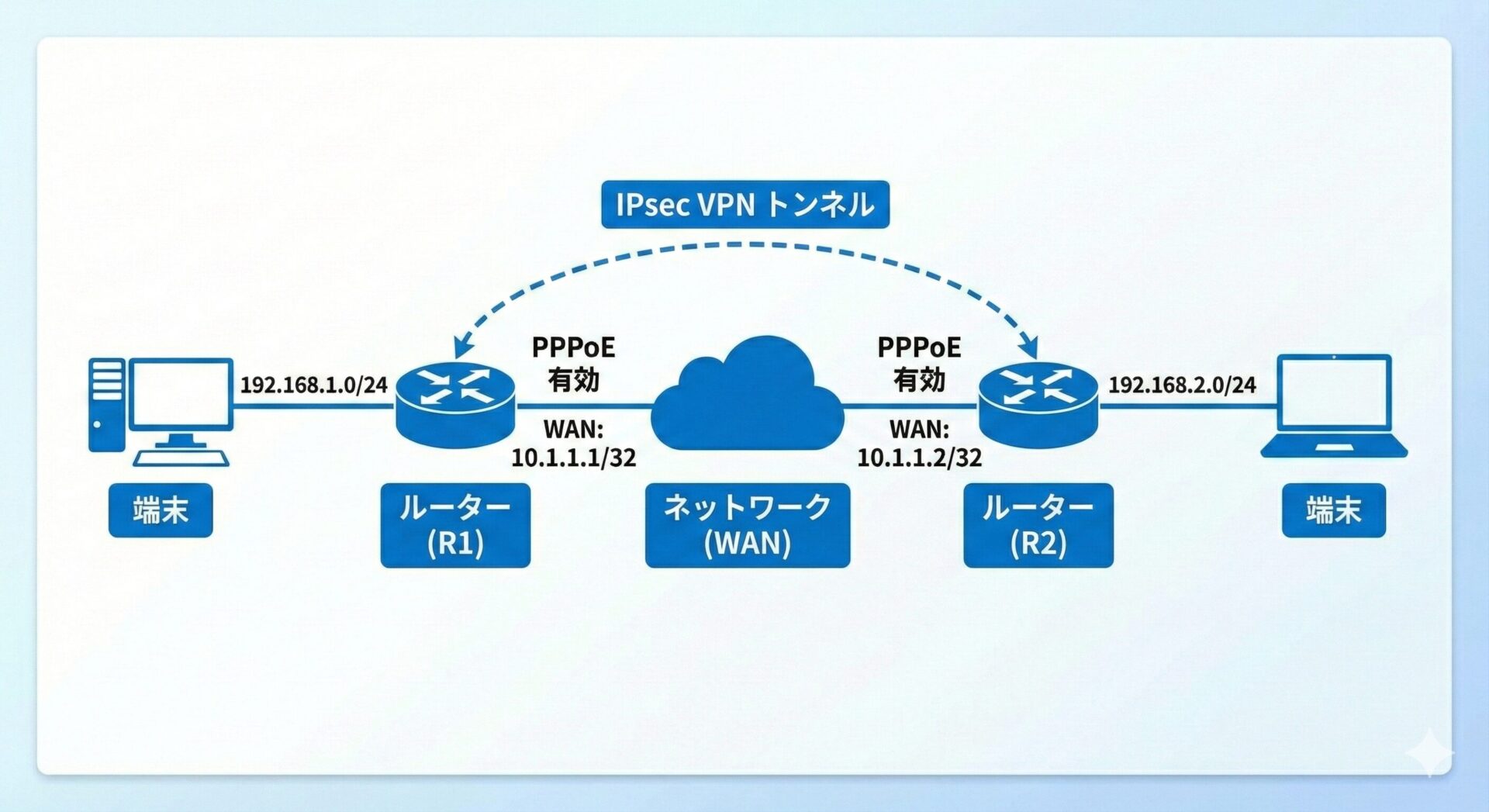

今回は、インターネット（PPPoE 接続）を介して、本社（R1）と支社（R2）を接続するシナリオを想定します。

前提条件

接続方式: 両拠点ともフレッツ光などの PPPoE 接続を使用
IP アドレス: 固定グローバル IP アドレス、または DDNS を使用して名前解決が可能であること。
セキュリティ: 2025年現在の推奨強度（AES-256 / SHA-256 / DH Group 14）に準拠した設定を行います。

設定手順

STEP

IKEフェーズ1（ISAKMPポリシー）

まずは、VPN ルータ同士が互いに認証し、安全な土管を作るための準備段階（IKE フェーズ1）を設定します。

セキュリティ強度の見直し

古い情報では aes 128 や group 2 が使われていることがありますが、現在のセキュリティ基準では不十分です。本記事では以下の推奨設定を使用します。

暗号化: AES-256
ハッシュ: SHA-256
DHグループ: 14 （2048-bit）以上

設定コマンド（R1側）

! --- IKE Phase 1 Policy ---
crypto isakmp policy 1
 encr aes 256
 hash sha256
 authentication pre-share
 group 14
!
! --- Pre-shared Key ---
! address には対向拠点(R2)のグローバルIPを指定
crypto isakmp key [SECRET-KEY] address 10.1.1.2

STEP

IKE フェーズ2（IPsec プロファイル）

次に、実際のデータ通信を暗号化するためのルール（IKE フェーズ2）を定義します。 VTI 構成では、ここで作成した IPsec プロファイル を、後ほどインターフェースに適用します。

設定コマンド

トランスフォームセット（暗号化セット）も、フェーズ1と同様に強度を高めておきます。

! --- Transform Set (AES-256 / SHA-256) ---
crypto ipsec transform-set TFSET esp-aes 256 esp-sha256-hmac
 mode transport
!
! --- IPsec Profile for VTI ---
crypto ipsec profile VTI_PROF
 set transform-set TFSET
 set pfs group14

mode transport: VTI 自体がトンネル化（GRE ヘッダ等の付与）を行うため、IPsec 自体はオーバーヘッドの少ないトランスポートモードを使用するのが一般的です。
set pfs group14: PFS (Perfect Forward Secrecy) を有効にすることで、万が一鍵が漏洩しても過去の通信内容を守ることができます。

STEP

Tunnelインターフェースの作成

Tunnel インターフェース を作成します。物理インターフェースと同じように扱えるため、設定もシンプルです。

設定コマンド

interface Tunnel1
 ! IPアドレスの節約 (WAN側と同じIPを借用)
 ip unnumbered Dialer1
 !
 ! トンネルの始点と終点
 tunnel source Dialer1
 tunnel destination 10.1.1.2
 !
 ! VTIモードの指定 (GREを使わない純粋なIPsec)
 tunnel mode ipsec ipv4
 !
 ! 作成したIPsecプロファイルの適用
 tunnel protection ipsec profile VTI_PROF

拠点間 VPN のためにわざわざプライベート IP アドレス（例: 172.16.1.1/30 など）を割り当てる必要はありません。 ip unnumbered を使うことで、WAN インターフェース（Dialer1）の IP アドレスを借りて通信できます。

STEP

ルーティングと NAT の設定

最後に、VPN トンネルを通して通信させるためのルーティングと、インターネット接続用の NAT 設定を行います。

ルーティング設定

「対向拠点の LAN 宛て通信」を、Tunnel インターフェースに向けます。

! 対向拠点(192.168.2.0/24) へのルートを Tunnel1 へ
ip route 192.168.2.0 255.255.255.0 Tunnel1

NAT 設定

ルータがインターネット接続（NAT/NAPT）を行っている場合、「VPN 宛ての通信まで NAT 変換されてしまい、通信できない」 という事故が多発します。

これを防ぐため、NAT 対象を定義するアクセスコントロールリスト（ACL）で、VPN 通信を明示的に除外（deny） します。

! --- NAT ACL ---
! 1. VPN宛て(自LAN -> 対向LAN) は NATしない (deny)
access-list 100 deny ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255
!
! 2. それ以外(インターネット宛て) は NATする (permit)
access-list 100 permit ip 192.168.1.0 0.0.0.255 any

! --- NAT適用の設定 ---
ip nat inside source list 100 interface Dialer1 overload

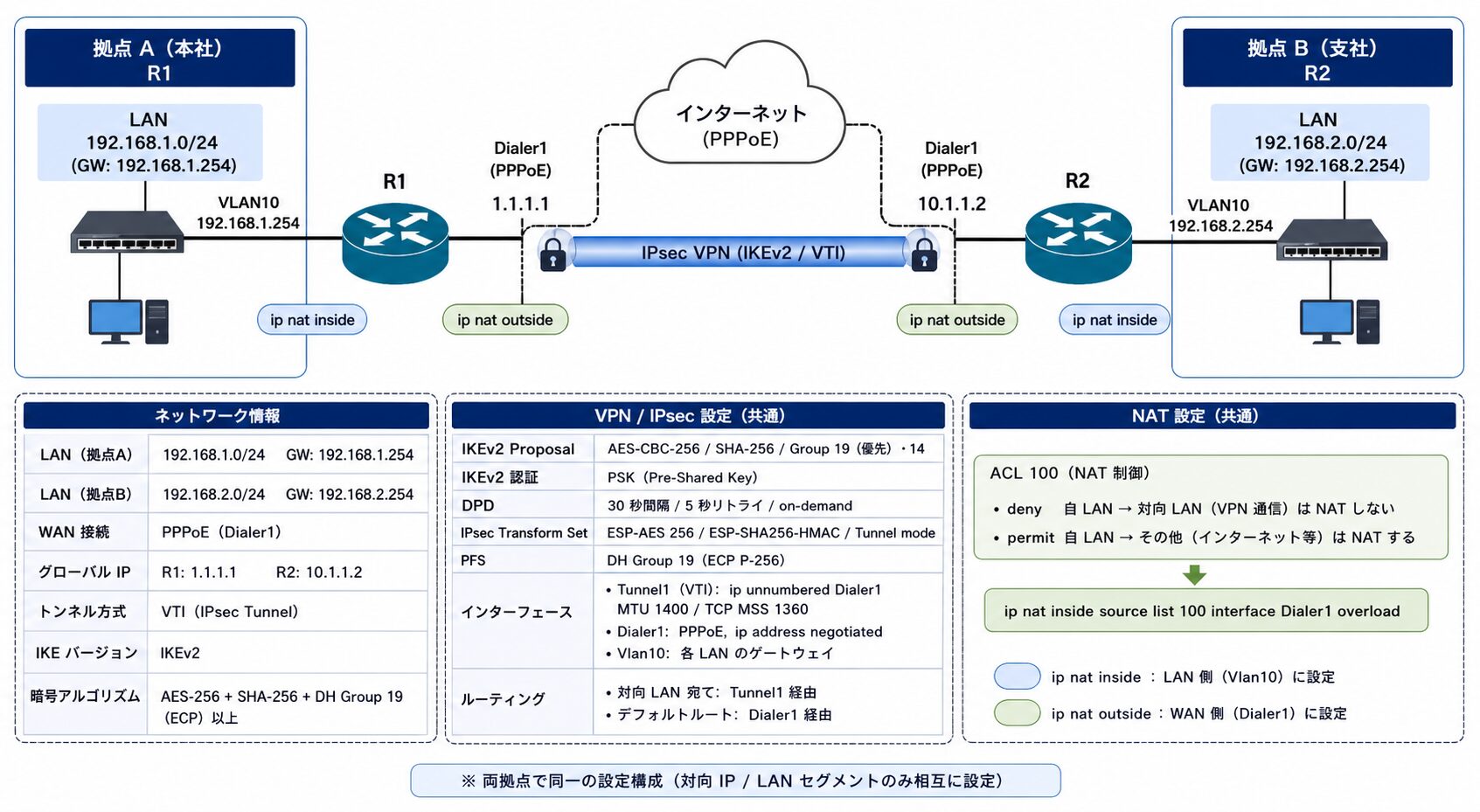

設定の全体像

拠点 A（R1）

hostname R1
!
! --- IKE Phase 1 ---
crypto isakmp policy 1
 encr aes 256
 hash sha256
 authentication pre-share
 group 14
!
! 対向(R2)のアドレス
crypto isakmp key [SECRET-KEY] address 10.1.1.2
!
! --- IKE Phase 2 ---
crypto ipsec transform-set TFSET esp-aes 256 esp-sha256-hmac
 mode transport
!
crypto ipsec profile VTI_PROF
 set transform-set TFSET
 set pfs group14
!
! --- Interface ---
interface Tunnel1
 ip unnumbered Dialer1
 tunnel source Dialer1
 tunnel destination 10.1.1.2
 tunnel mode ipsec ipv4
 tunnel protection ipsec profile VTI_PROF
!
interface Dialer1
 ip address negotiated
 ip nat outside
 ! (PPPoE設定省略)
!
interface Vlan10
 ip address 192.168.1.254 255.255.255.0
 ip nat inside
!
! --- Routing & NAT ---
! 対向LANへのルート
ip route 192.168.2.0 255.255.255.0 Tunnel1
! インターネットへのルート
ip route 0.0.0.0 0.0.0.0 Dialer1
!
! NAT除外設定(重要)
ip nat inside source list 100 interface Dialer1 overload
access-list 100 deny   ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255
access-list 100 permit ip 192.168.1.0 0.0.0.255 any

拠点 B（R2）

hostname R2
!
! --- IKE Phase 1 ---
crypto isakmp policy 1
 encr aes 256
 hash sha256
 authentication pre-share
 group 14
!
! 対向(R1)のアドレス
crypto isakmp key [SECRET-KEY] address 10.1.1.1
!
! --- IKE Phase 2 ---
crypto ipsec transform-set TFSET esp-aes 256 esp-sha256-hmac
 mode transport
!
crypto ipsec profile VTI_PROF
 set transform-set TFSET
 set pfs group14
!
! --- Interface ---
interface Tunnel1
 ip unnumbered Dialer1
 tunnel source Dialer1
 tunnel destination 10.1.1.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec profile VTI_PROF
!
interface Dialer1
 ip address negotiated
 ip nat outside
 ! (PPPoE設定省略)
!
interface Vlan10
 ip address 192.168.2.254 255.255.255.0
 ip nat inside
!
! --- Routing & NAT ---
! 対向LANへのルート
ip route 192.168.1.0 255.255.255.0 Tunnel1
! インターネットへのルート
ip route 0.0.0.0 0.0.0.0 Dialer1
!
! NAT除外設定(重要)
ip nat inside source list 100 interface Dialer1 overload
access-list 100 deny   ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255
access-list 100 permit ip 192.168.2.0 0.0.0.255 any

動作確認

設定が完了したら、トンネルの状態を確認します。

IKE フェーズ1（ISAKMP SA）の確認

QM_IDLE 状態になっていれば、認証が成功しトンネルが確立しています。

R1# show crypto isakmp sa

IPv4 Crypto ISAKMP SA
dst             src             state          conn-id slot status
10.1.1.1        10.1.1.2        QM_IDLE           1001    0 ACTIVE

IKE フェーズ2（IPsec SA）の確認

実際にパケットが暗号化・復号されているか確認します。 pkts encaps:, pkts decaps: のカウントが増えていれば、正常にデータが流れています。

R1# show crypto ipsec sa

interface: Tunnel1
    Crypto map tag: Tunnel1-head-0, local addr 10.1.1.1

   protected vrf: (none)
   local  ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
   remote ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
   current_peer 10.1.1.2 port 500
     PERMIT, flags={origin_is_acl,}
    #pkts encaps: 105, #pkts encrypt: 105, #pkts digest: 105
    #pkts decaps: 105, #pkts decrypt: 105, #pkts verify: 105

疎通確認（Ping）

最後に、LAN 内の端末から、対向拠点の端末へ Ping が通ることを確認しましょう。

# R1からR2のLAN側へPing
R1# ping 192.168.2.254 source Vlan10
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.2.254, timeout is 2 seconds:
Packet sent with a source address of 192.168.1.254
!!!!!
Success rate is 100 percent (5/5)

まとめ

本記事では、Cisco ルータの VTI (Virtual Tunnel Interface) を使用した、拠点間 VPN 設定を紹介しました。

これから Cisco ルータで VPN を構築する場合は、複雑な Crypto Map ではなく、この VTI 構成を第一候補として検討してみてください。

以上、最後までお読みいただきありがとうございました。
